今まで設計まではするものの、作るまでには至らなかったのですが、

今回は製作するはずなので、 少しイメージ図も考えながら設計図を描いてみました。

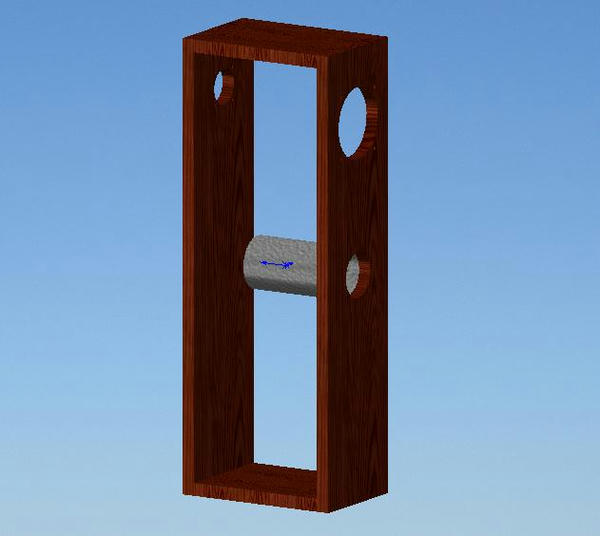

この画像では側板は非表示にしてあります。エンクロージャーは木材を使用しますが、

バスレフダクトは木材で作らずに、塩ビ管を使うことにしました。

VP管という肉厚のパイプで、内径は6センチ、外径は7センチです。ちょうど長さ13.5センチの

VP管ソケットが近くのホームセンターで売られていたので、これを使用します。

あと、ターミナルは埋め込み型を使用します。画像にもあるように背面の上側に付けます。

一応、吸音材として3面にニードルフェルトを貼る予定です。まぁ、念のために。


それから、今日もハードオフへ行ってきましたが、目的のスピーカーはまだ売れていませんでした。

火曜日まで買う人がいないことを祈るばかりです＾＾


では、今日はこの辺で。
